汽车照明LED驱动电源中MOS管解决方案

　　汽车LED照明

　　LED作为汽车照明电子的应用主流，是一部汽车中不可或缺的重要部件。由于LED独特的电气特性，需要专门的驱动电源为其供电。传统开关电源驱动的电解电容由于自身材料特性，容易输出电流波纹，影响LED的发光效率和使用寿命。

　　在LED照明的日常使用环境下，LED的寿命一般在100,000小时以上，而作为滤波电容的电解电容的寿命却不超过5,000小时，两者寿命差距极大，使整个系统的使用寿命受到影响而大幅缩短，所以为了提高LED驱动电源的可靠性和延长使用寿命，减少电解电容在LED驱动电源电路中的使用，这对改进LED照明产品具有重要意义。

　　2012年Xie Xiaohui设计出一种汽车LED前照灯驱动电源，这种LED驱动电源减少了电解电容的使用，是整体电路的可靠性和使用寿命都有大幅的提高，节约了电路成本，保证LED的稳定工作。

　　有源纹波补偿Buck电路

　　由于电解电容随工作温度升高，寿命会大幅降低的特性，汽车前照灯受到发动机散热的影响将会明显的反馈在LED驱动电源电路使用寿命上，大大折损了LED照明系统的可靠性。

　　为了解决这个问题，此电路在采用Buck电路作为开关电路完成高效电能转换时，用线性电路抑制电路纹波，实现可靠性高、寿命长的LED驱动。

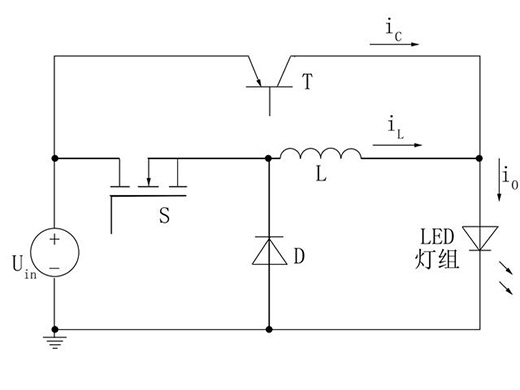

　　【有源纹波补偿Buck电路拓扑】

　　整体电路主要设计参数

　　【LED前照灯整体电路】

　　标准供电电压24V直流

　　LED型号XR-M3,额定功率30W,工作电流0.7A，

　　LED灯组静态等效电阻R为6.8Ω

　　电感L为220uH

　　辅助补偿电源电压为18V

　　功率开关选NMOS管，

　　续流二极管：MBR10100肖特基二极管、

　　补偿电路三极管：S8550

　　补偿电路集成放大器：LF347芯片

　　功率驱动选择：MIC4422

　　该主电路中功率场效应管可以采用VBsemi台湾微碧的IRF630P，参数为Uds=200V，Id=10A，内阻足够小，且其关闭延迟时间甚至比IRF630的Toff更短，完全可以满足LED驱动电源电路的要求。

　　可选择的VBsemi微碧MOSFET型号：

　　①IRF630P

　　②IRF630MFP

　　③VBM1203M

　　④VBMB1203M

　　⑤VBZM630

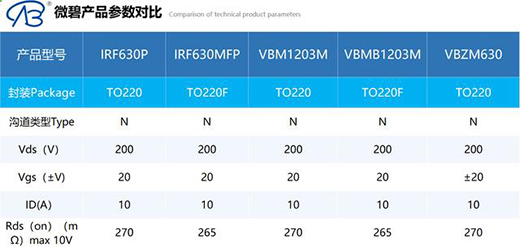

　　【可供选择的VBsemi微碧场效应管参数】

　　微碧半导体MOS管封装及应用

　　微碧半导体企业主要产品的封装有：SOP-8 、TO-220(F)、TO-263、TO-247、TO-252、TO-251、SOT-23、SOT-223、SOT-89、QFN等系列封装产线。

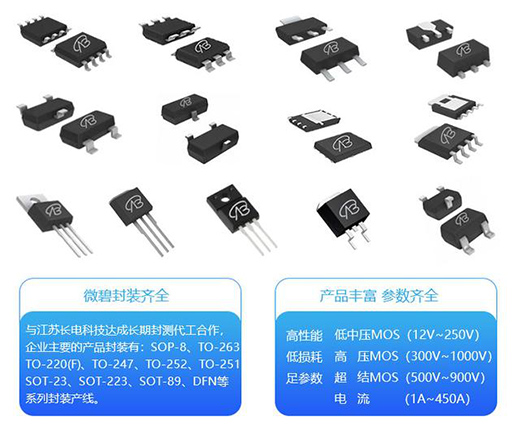

　　【微碧部分MOS管产品封装】

　　广泛应用于3C数码、安防设备、测量仪器、广电教育、家用电器、军工/航天、可穿戴设备、汽车电子、网络通信、物联网IoT、新能源、医疗电子、照明电子、智能家居、电脑主板显卡、MID\UMPC 、GPS、蓝牙耳机、PDVD、车载DVD、汽车音箱、液晶显示器、移动电源、手机电池(锂电池保护板)、LED电源等产品。微碧半导体有限公司以饱满的激情，拼搏务实的干劲，不断创新进取，致力于为客户群体打造出一座高效、便捷、直通、优质的服务桥梁。
